P01｜單板建立、標註與保存

目的與完成結果

練習建立單板、匯入Gerber、連結BOM、標註插件位置與兩個光學點，再設定外形、尺寸與預設定位點並保存。完成結果以已確認的標準Demo_Single_Board作參考，終點為Recipe可找到自己的產品。

操作前準備

需有標準教學Gerber及對應零件庫，並能在ProductCatalog找到Demo_Single_Board作完成參考。新建 Single Board 時，系統預設帶入 UIBU 分類 Library。官方 Gerber 資料位置：C:\Users\Public\DeltaDelectronics\DIATwin\My Model\MachinePilot\gerber\APEX。標註對象依本操作說明，不要求另行重建標準板的全部 BOM。以下保留已取證的TestBoard／C52操作作為方法示例；圖片不冒充Demo_Single_Board完整建立紀錄。

示範值與可調整項目

操作步驟

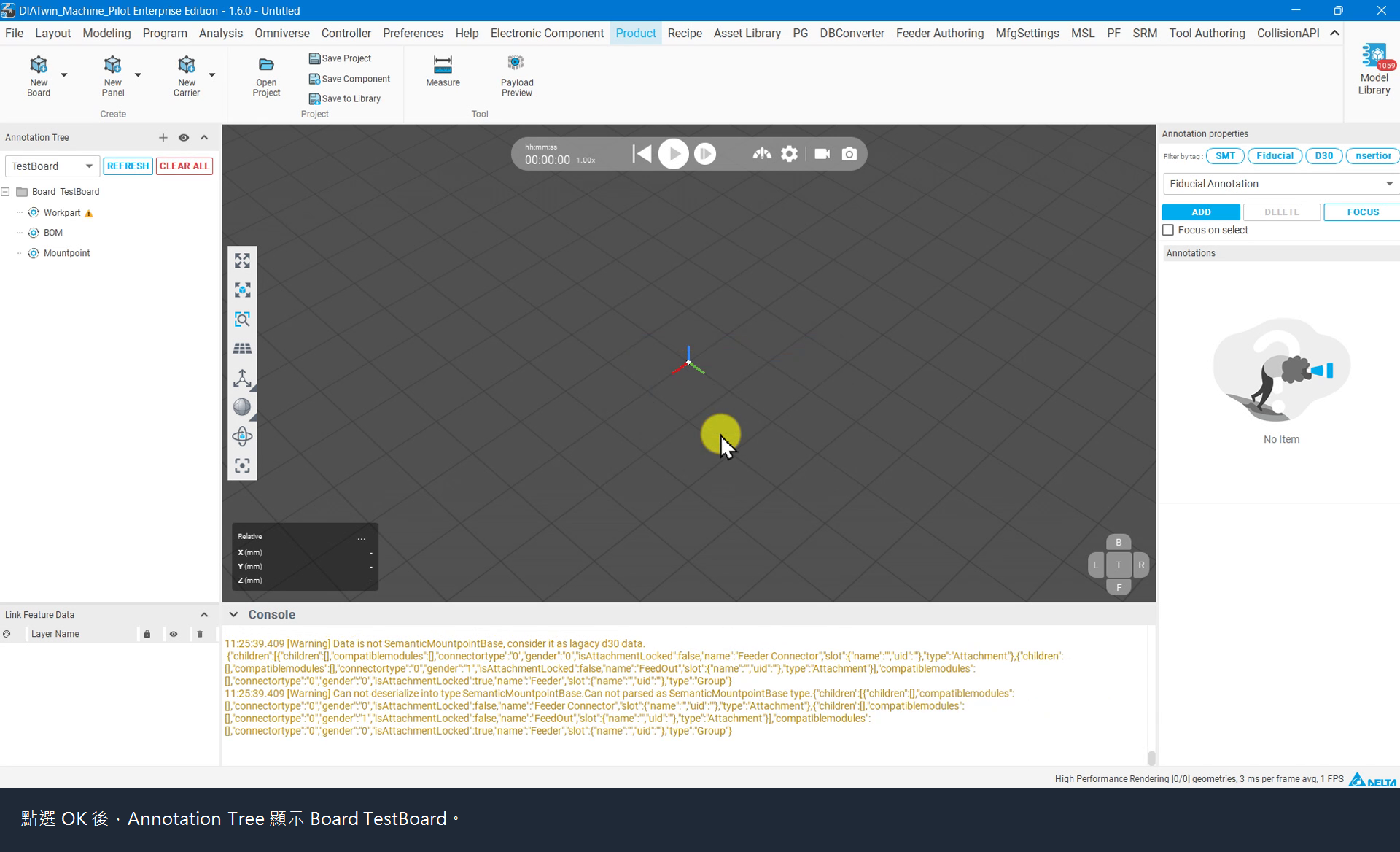

Step 01｜建立Board

在Product點New Board；於Create Root輸入自訂名稱（方法示例TestBoard），按OK。

操作後檢查：樹中有Board、Workpart、BOM及Mountpoint。

圖 P01-01：建立板件

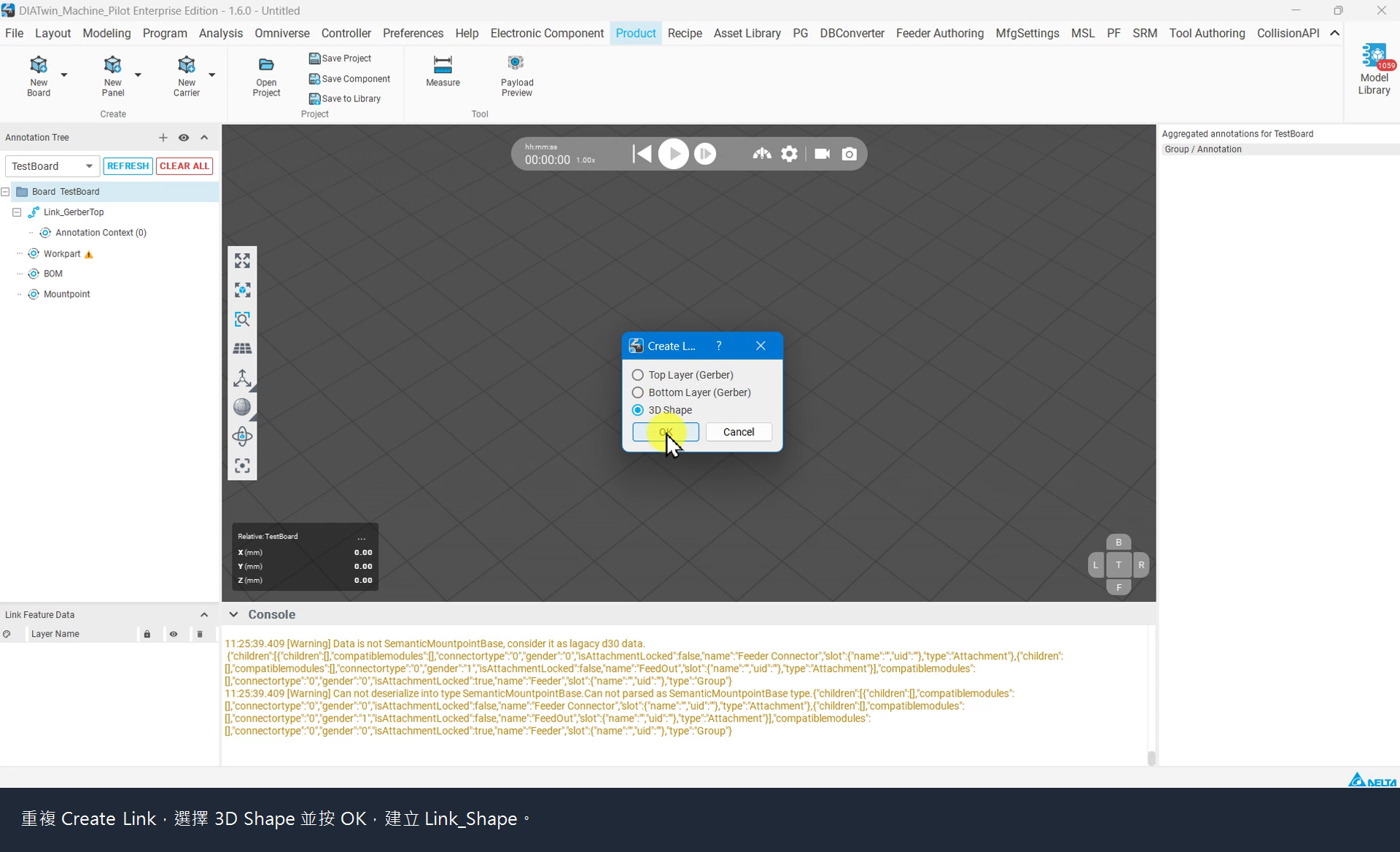

Step 02｜建立Gerber與3D Link

在Board根節點右鍵 → Create Link...，選Top Layer (Gerber)，按OK。再次執行Create Link...，選3D Shape，按OK。

操作後檢查：樹中同時有Link_GerberTop與Link_Shape。

圖 P01-02：建立 Gerber 與三維幾何連結

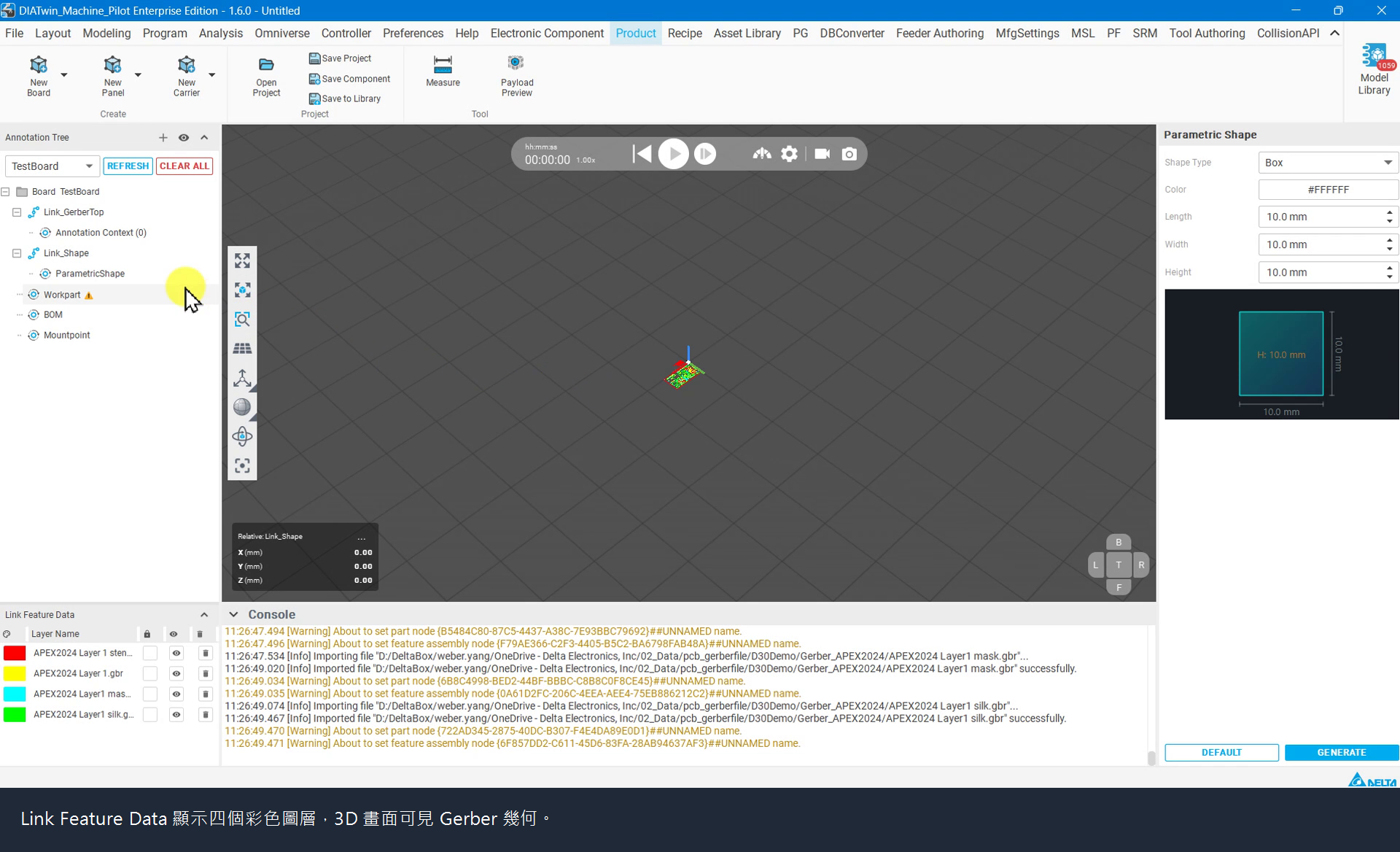

Step 03｜匯入Gerber

Link_GerberTop右鍵 → Import Gerber Shape...。按Ctrl選取所需Gerber檔，再按開啟。方法示例為上表四檔。

操作後檢查：Link Feature Data顯示圖層名稱，3D視窗可見Gerber幾何。

圖 P01-03：匯入Gerber

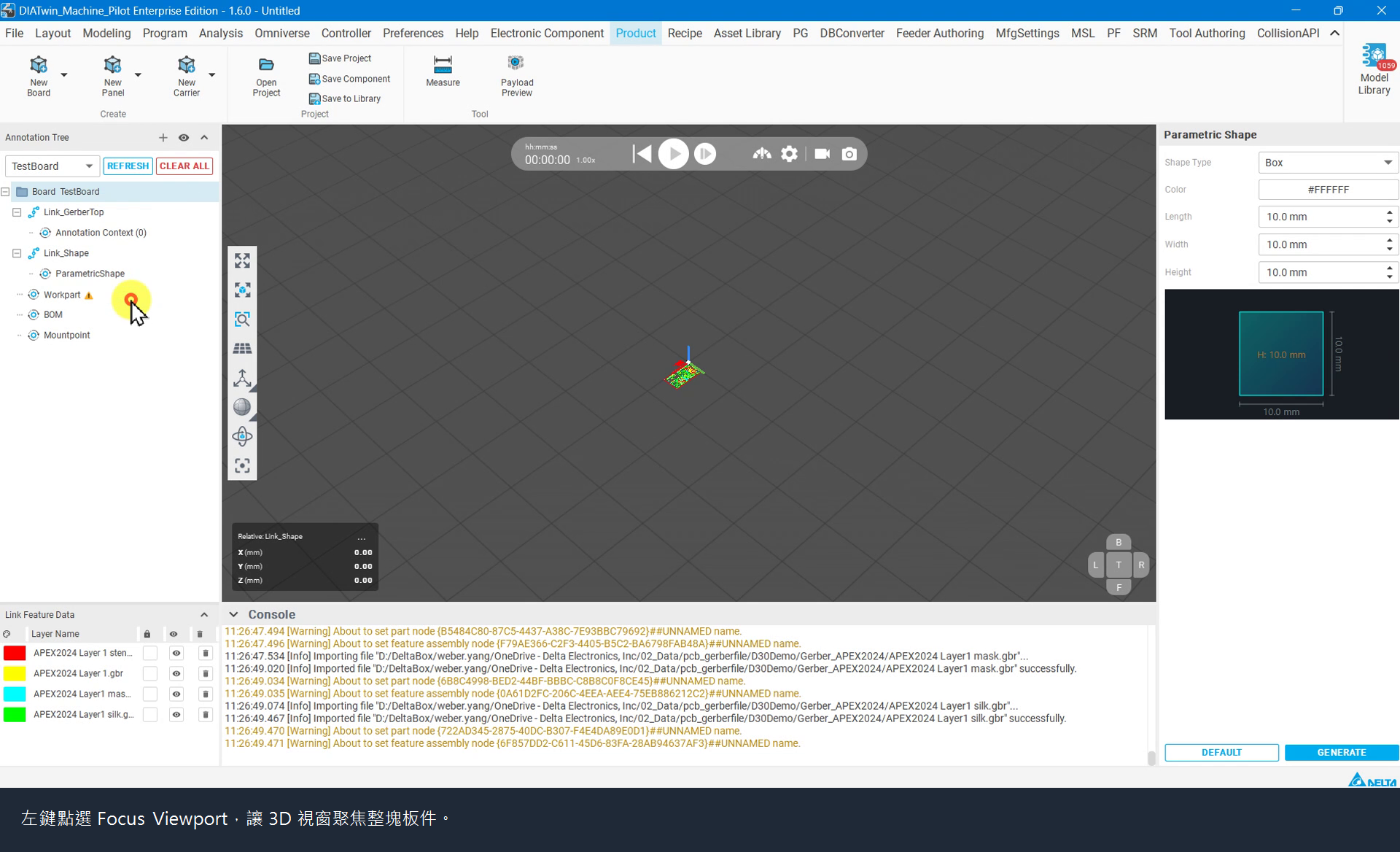

Step 04｜聚焦板件

Board根節點右鍵 → Focus Viewport，再以滑鼠滾輪調整縮放。

操作後檢查：可辨識板件輪廓與目標特徵。

圖 P01-04：聚焦板件

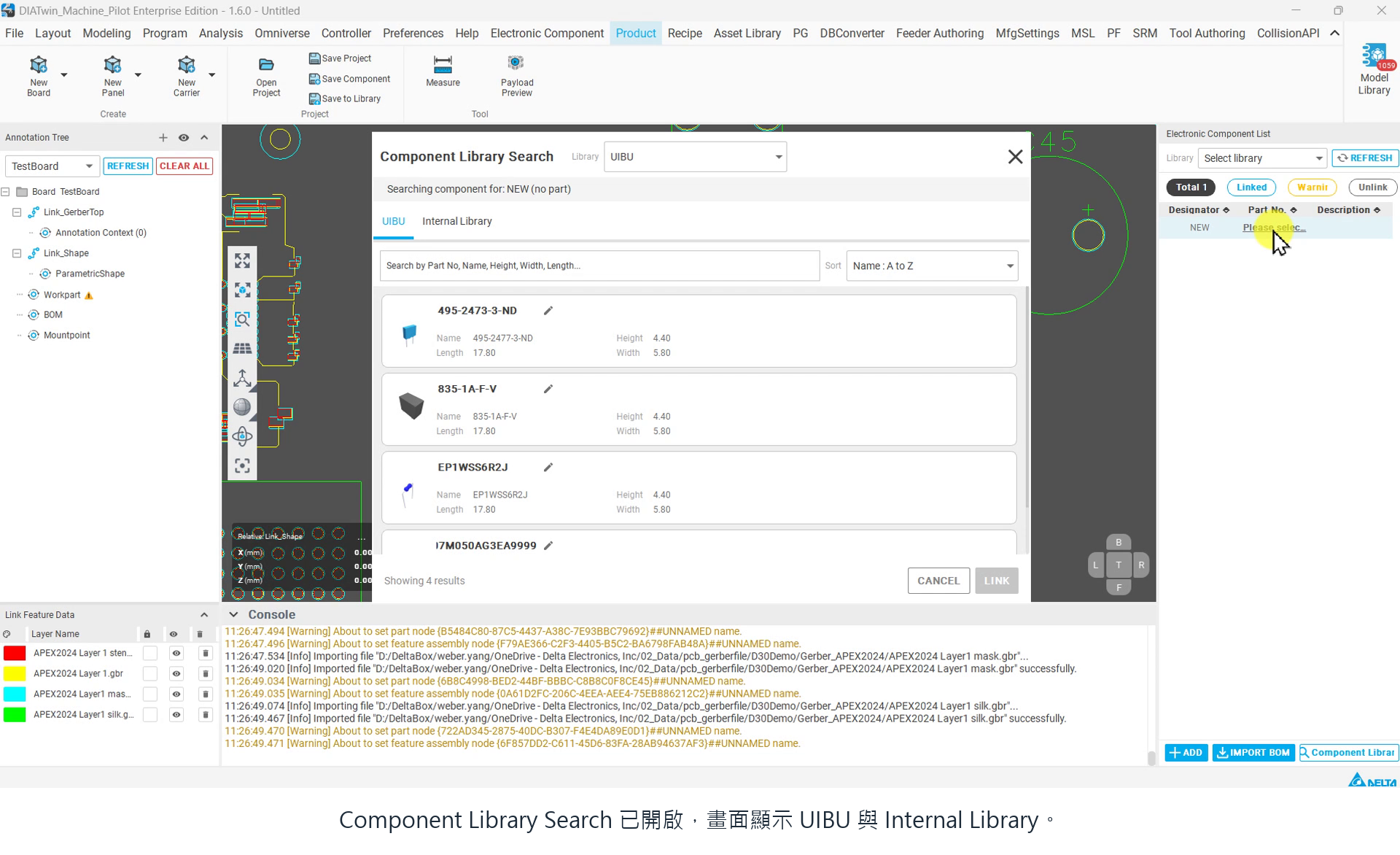

Step 05｜新增BOM項目

點BOM，在右側清單按ADD。點NEW那列的Part No.選取連結。

操作後檢查：Component Library Search開啟。

圖 P01-05：新增BOM項目

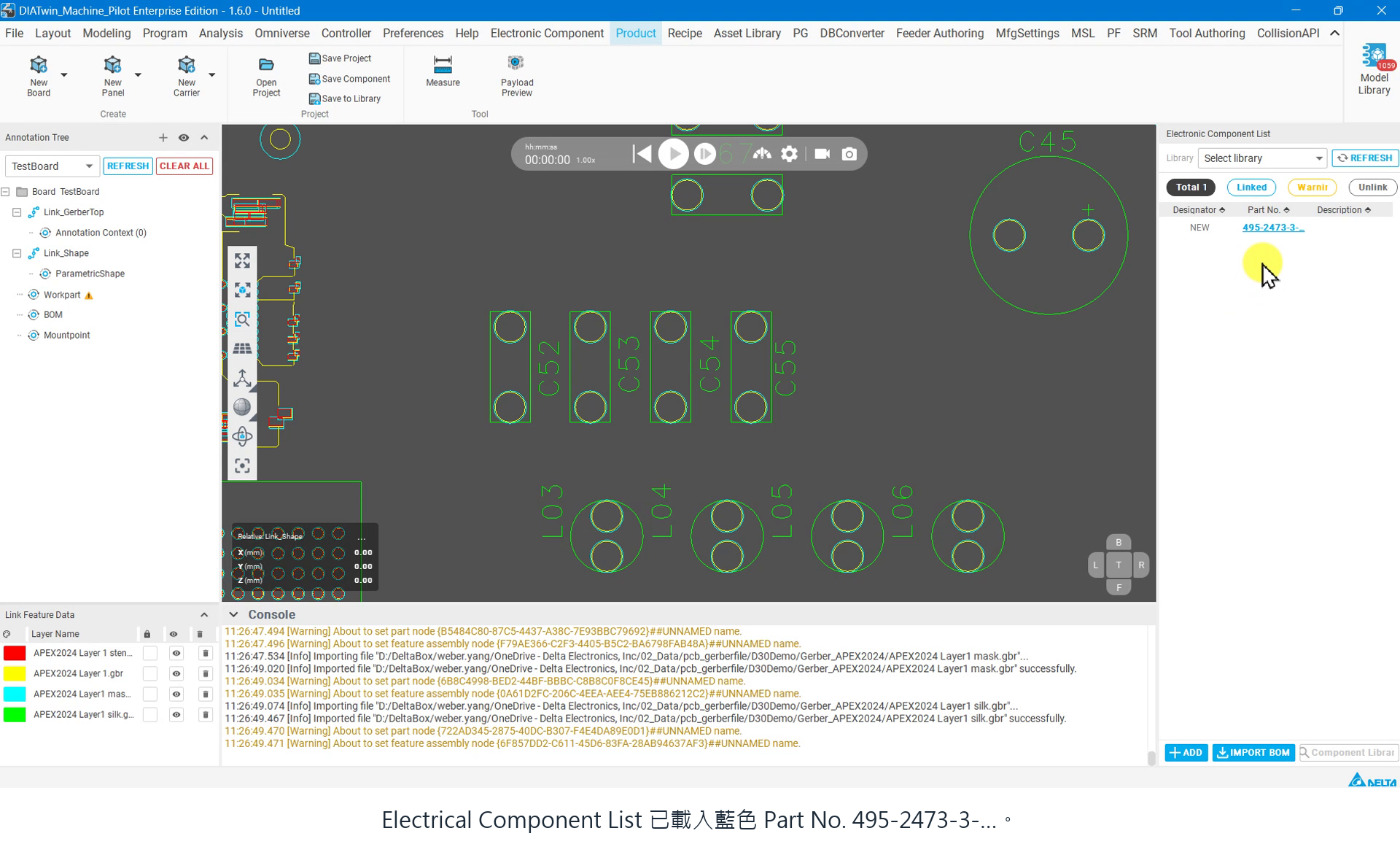

Step 06｜連結料號

於UIBU選取需要的料號；方法示例495-2473-3-ND。按LINK，回BOM核對Part No.已連結。

操作後檢查：BOM列顯示所選料號。

圖 P01-06：連結料號

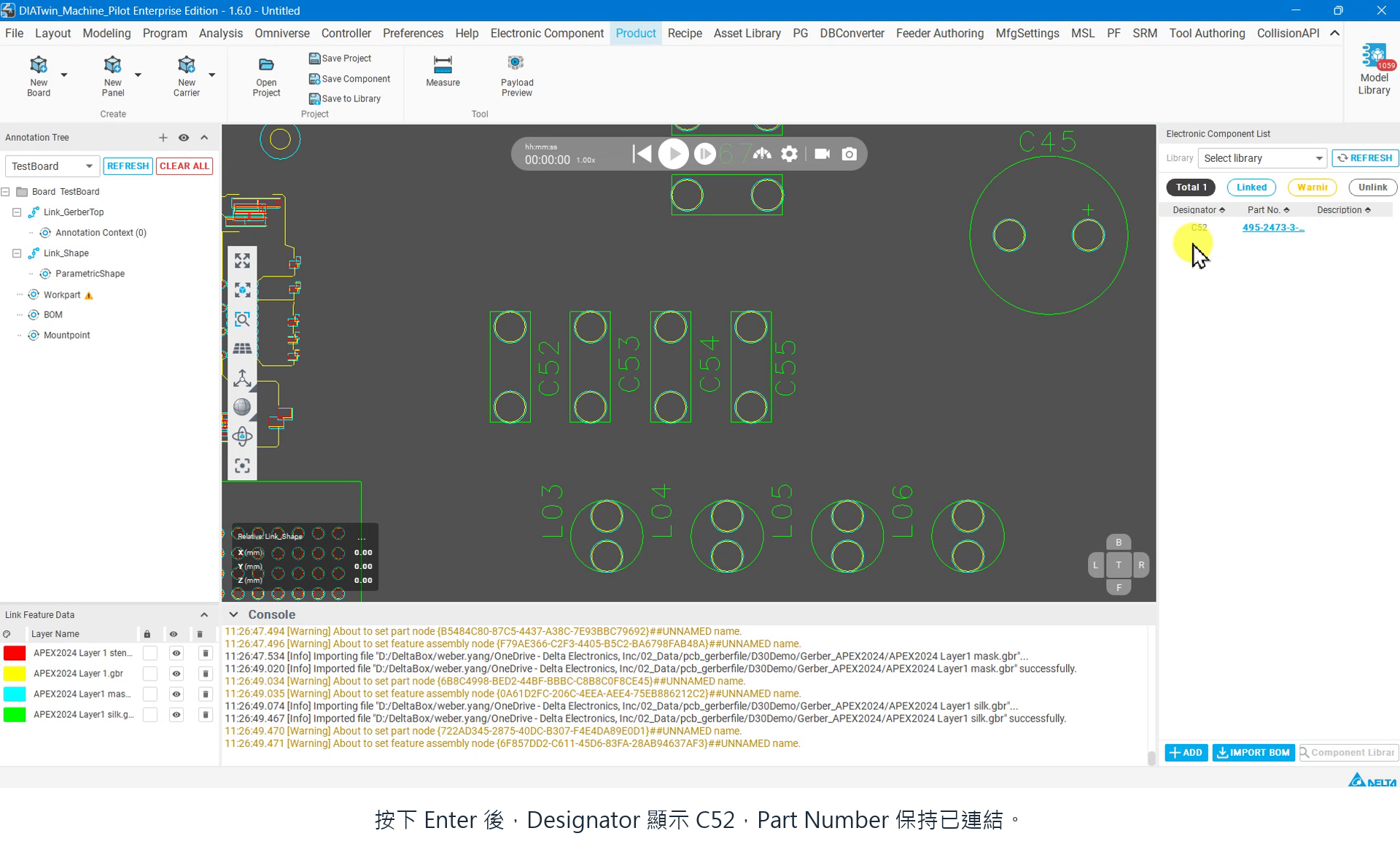

Step 07｜設定Designator

雙擊Designator的NEW，輸入本次位置名稱；方法示例C52，按Enter。本次需標註的項目依操作說明；延伸練習可依相同方法建立其他零件。

操作後檢查：BOM的料號與Designator對應正確。

圖 P01-07：設定零件位號

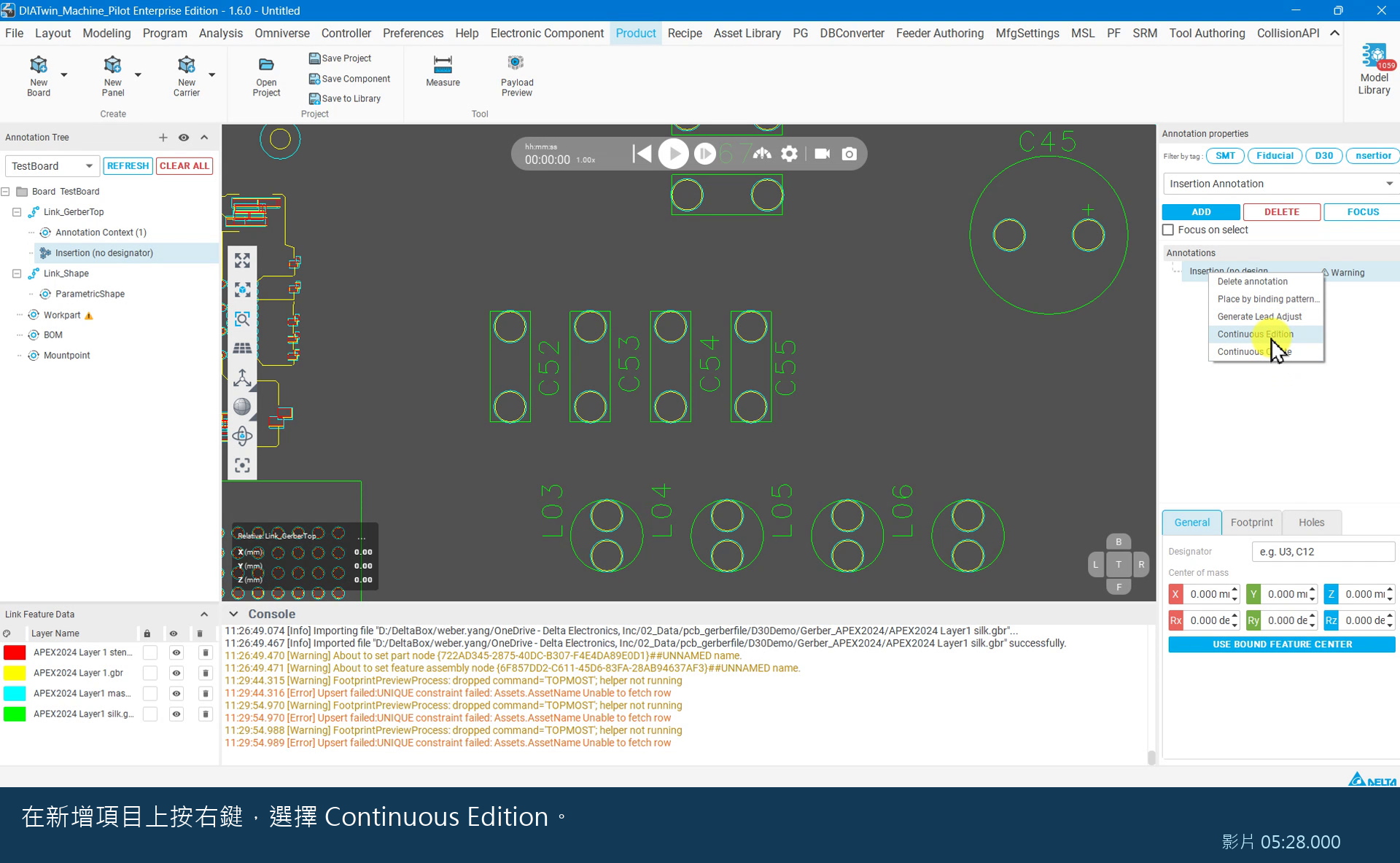

Step 08｜建立Insertion Annotation

點Annotation Context，右側類型選Insertion Annotation，按ADD；在新增項目右鍵選Continuous Edition。

操作後檢查：開啟插件標註編輯視窗。

圖 P01-08：建立插件標註

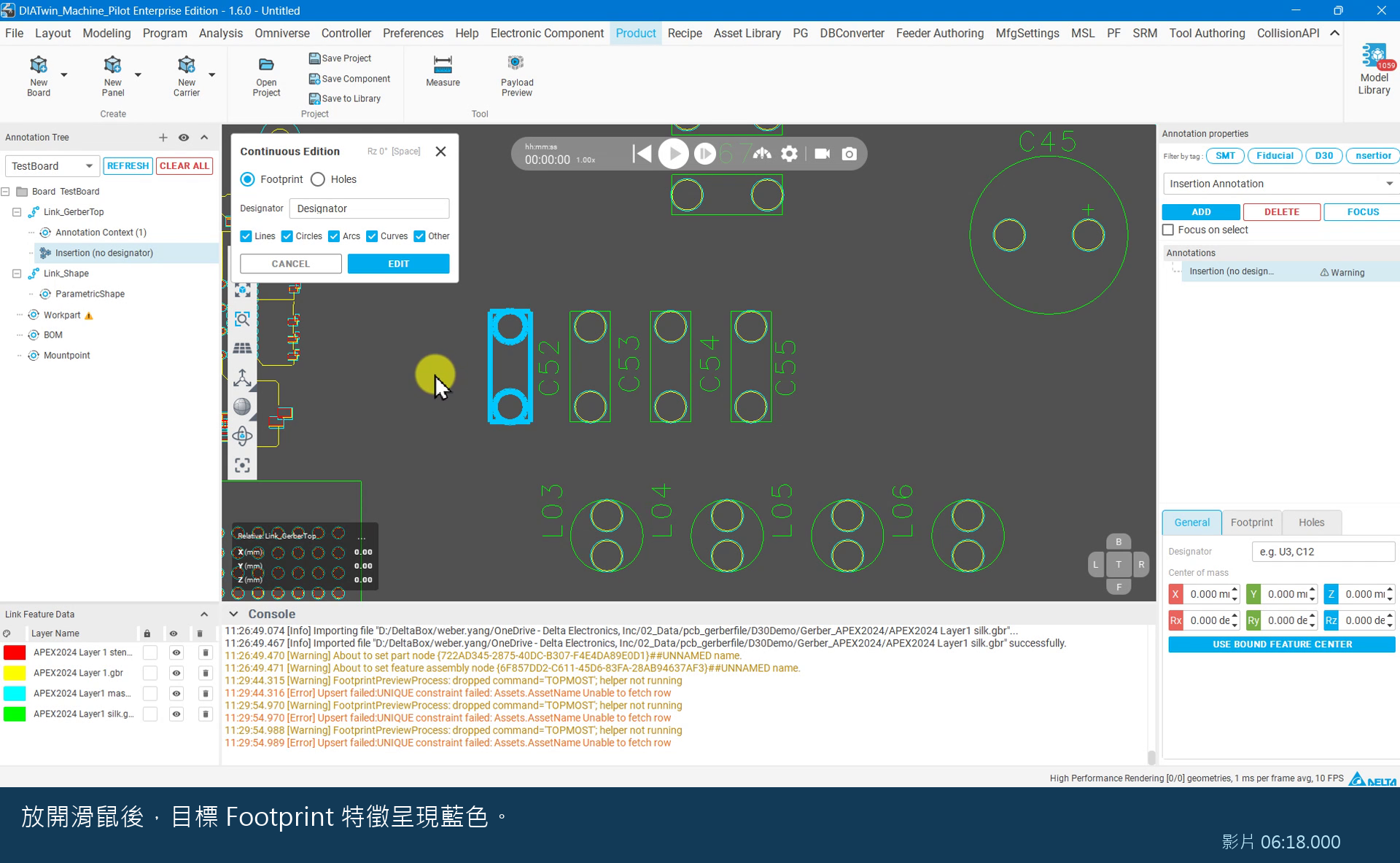

Step 09｜框選Footprint

Continuous Edition選Footprint，在2D畫面按住左鍵框住目標特徵後放開。核對藍色選取輪廓。

操作後檢查：選取範圍是目標零件的Footprint。

圖 P01-09：框選封裝輪廓

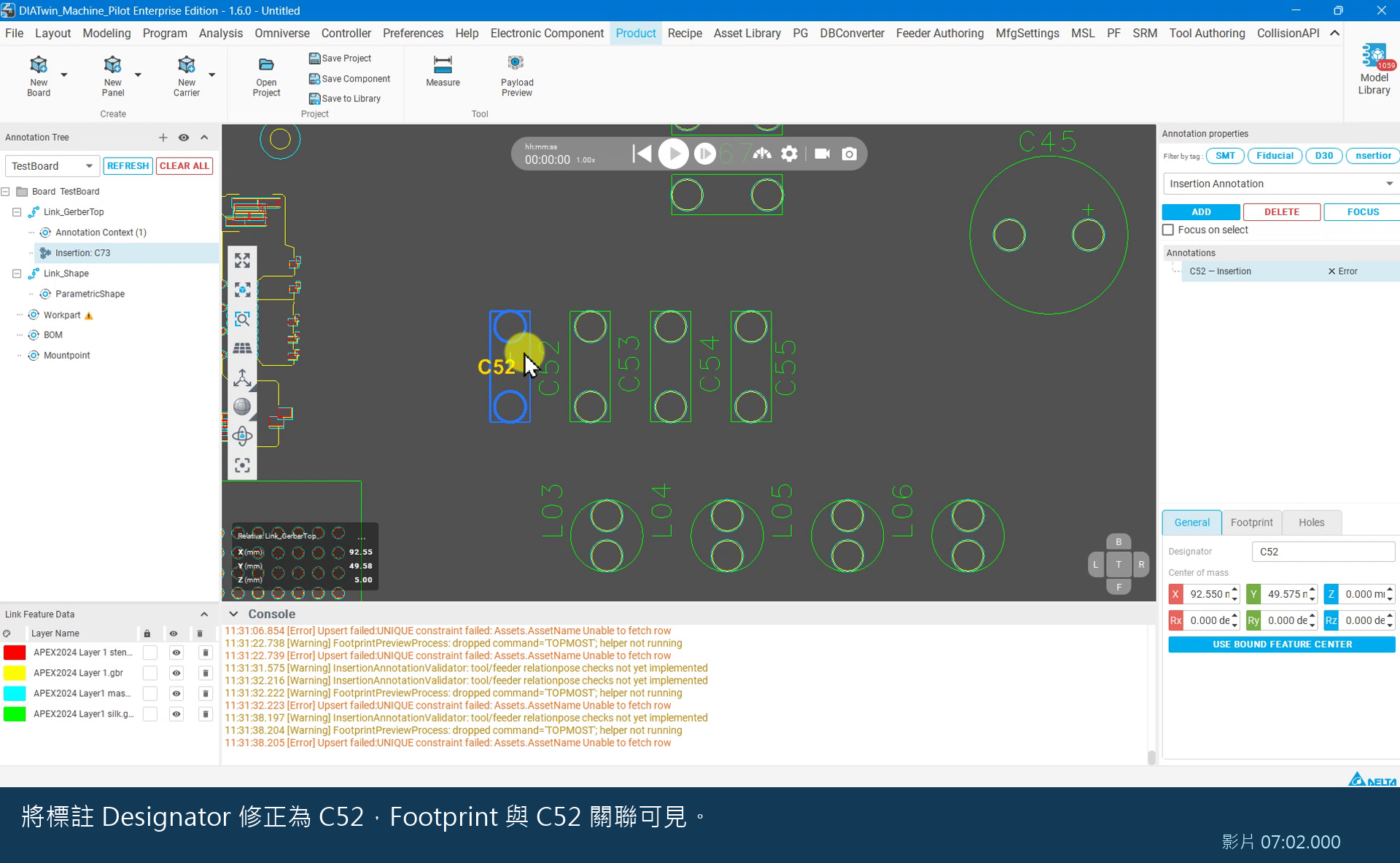

Step 10｜設定標註名稱

輸入與BOM一致的Designator，按EDIT；回標註屬性核對名稱。方法示例最終為C52；不要求先故意輸入C73再改正。

操作後檢查：標註與BOM名稱一致。

圖 P01-10：設定標註名稱

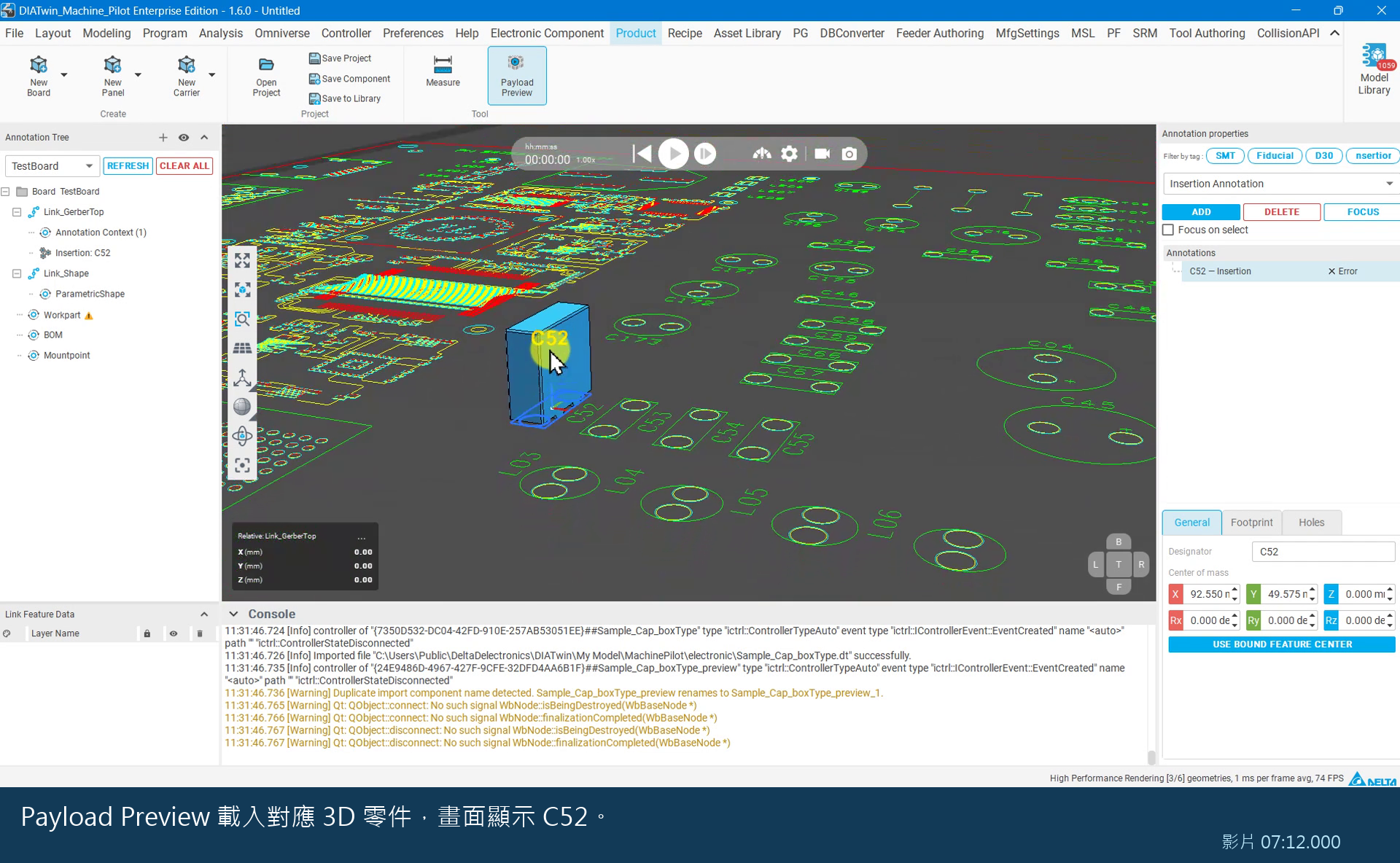

Step 11｜執行Payload Preview

按工具列Payload Preview，等待模型載入並觀察零件與標註的對應位置。

操作後檢查：3D零件顯示在對應標註位置。

圖 P01-11：預覽零件模型

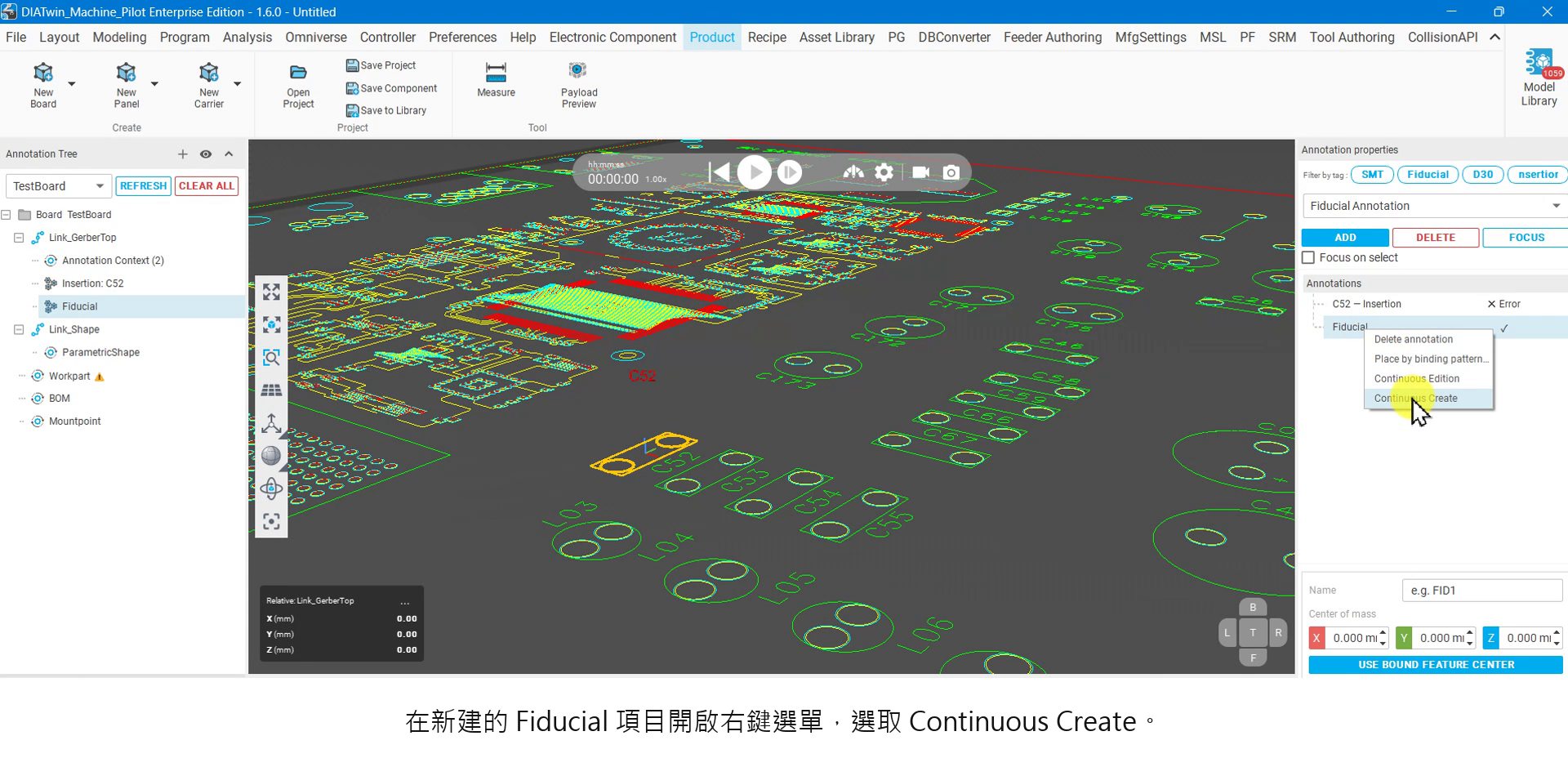

Step 12｜新增光學點項目

回Annotation Context，右側選Fiducial Annotation，按ADD；新增Fiducial項目右鍵 → Continuous Create。

操作後檢查：出現光學點建立視窗。

圖 P01-12：新增光學點項目

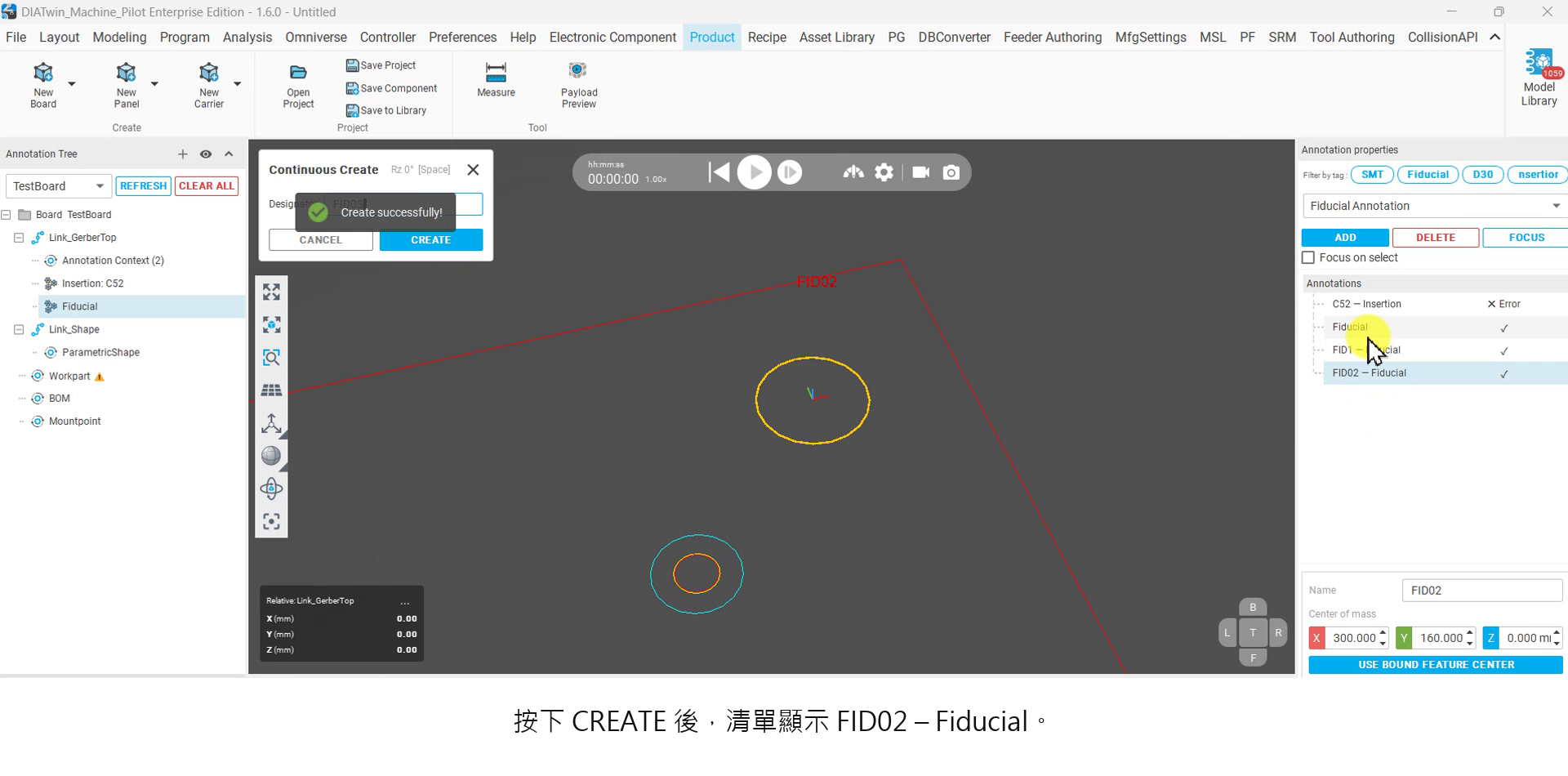

Step 13｜建立兩個光學點

Designator填FID1，左鍵選第一個Gerber定位特徵，按CREATE。下一筆填FID02，選另一個定位特徵，按CREATE；最後按CANCEL結束。

操作後檢查：清單保留兩個具名Fiducial。

圖 P01-13：建立兩個光學點

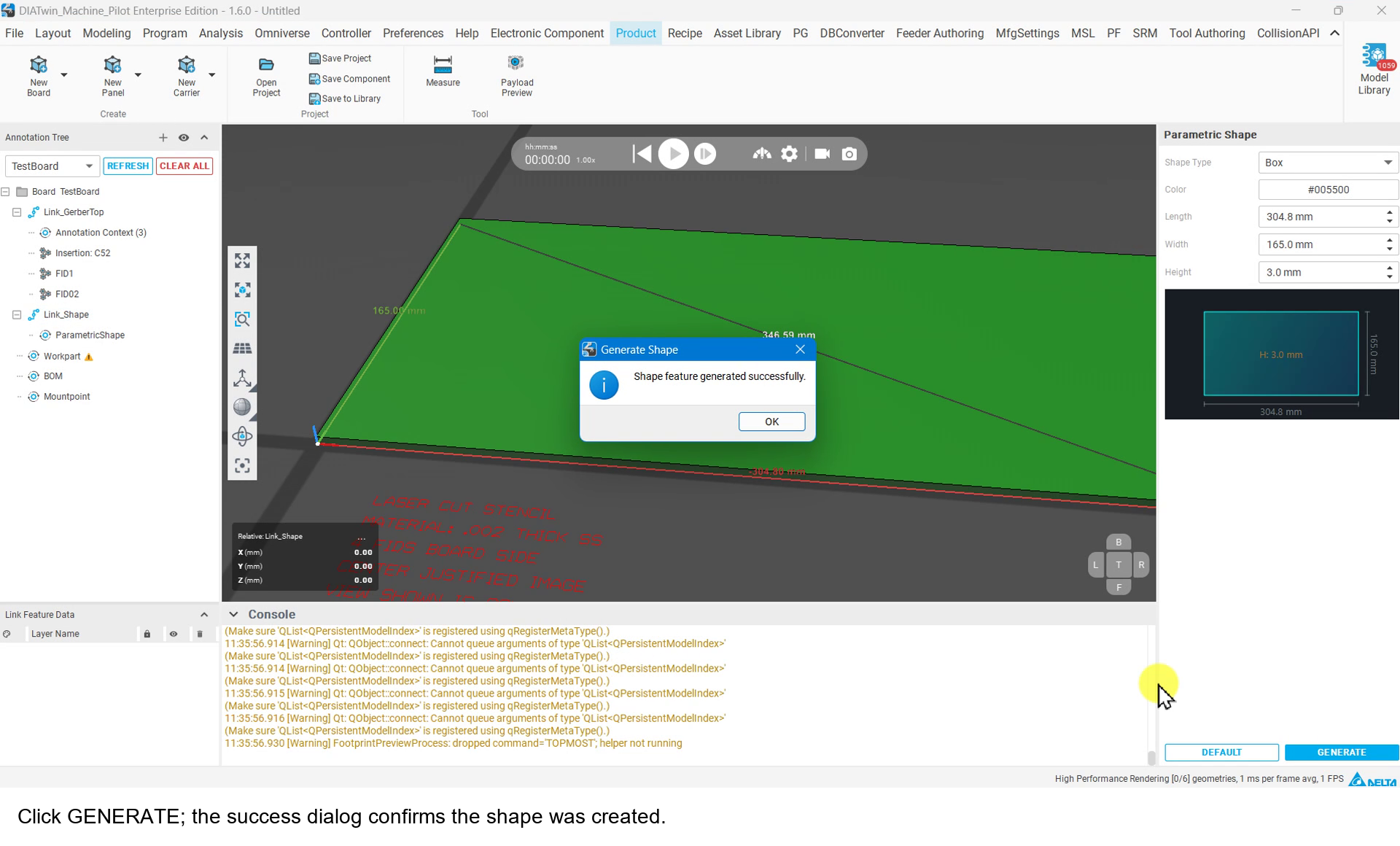

Step 14｜設定板件外形

點Link_Shape下的ParametricShape，選板色；以工具列Measure量測輪廓兩個對角端點。填Length、Width、Height，按GENERATE。方法示例304.8／165／3mm。

操作後檢查：生成板件外形。

圖 P01-14：設定板件外形

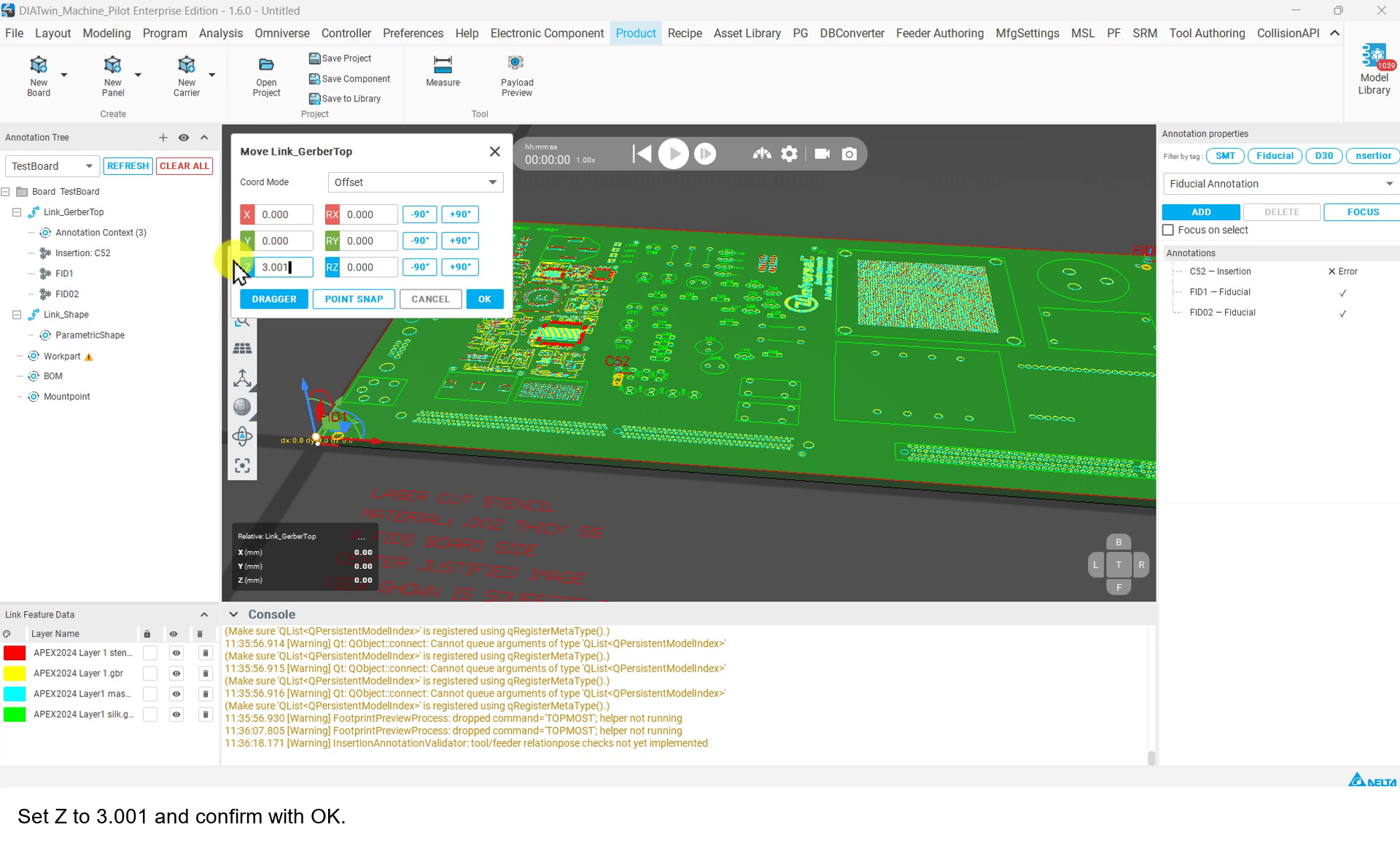

Step 15｜調整Gerber高度

退出Measure（必要時點一次後按Esc）。在GerberTop右鍵選Move，輸入Z=3.001，按OK；此值對應方法示例3mm板厚。

操作後檢查：Gerber顯示在板件表面上方。

圖 P01-15：調整Gerber高度

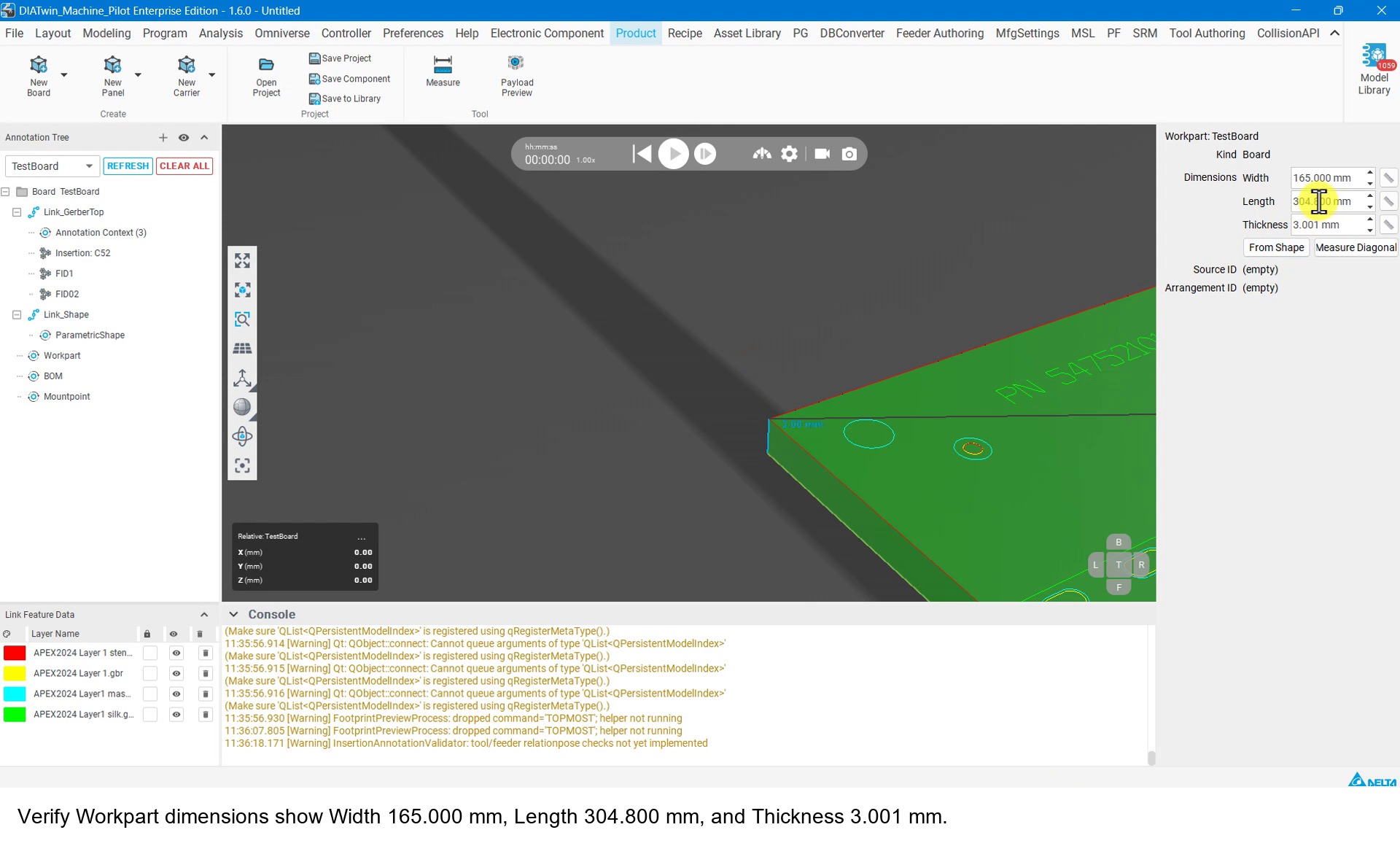

Step 16｜設定Workpart尺寸

選Board的Workpart，以對角量測核對整板Width、Length、Thickness。方法示例最後為165／304.8／3.001mm；不把From Shape首次讀得的其他值當完成值。

操作後檢查：尺寸與自己的板件相符。

圖 P01-16：設定工件尺寸

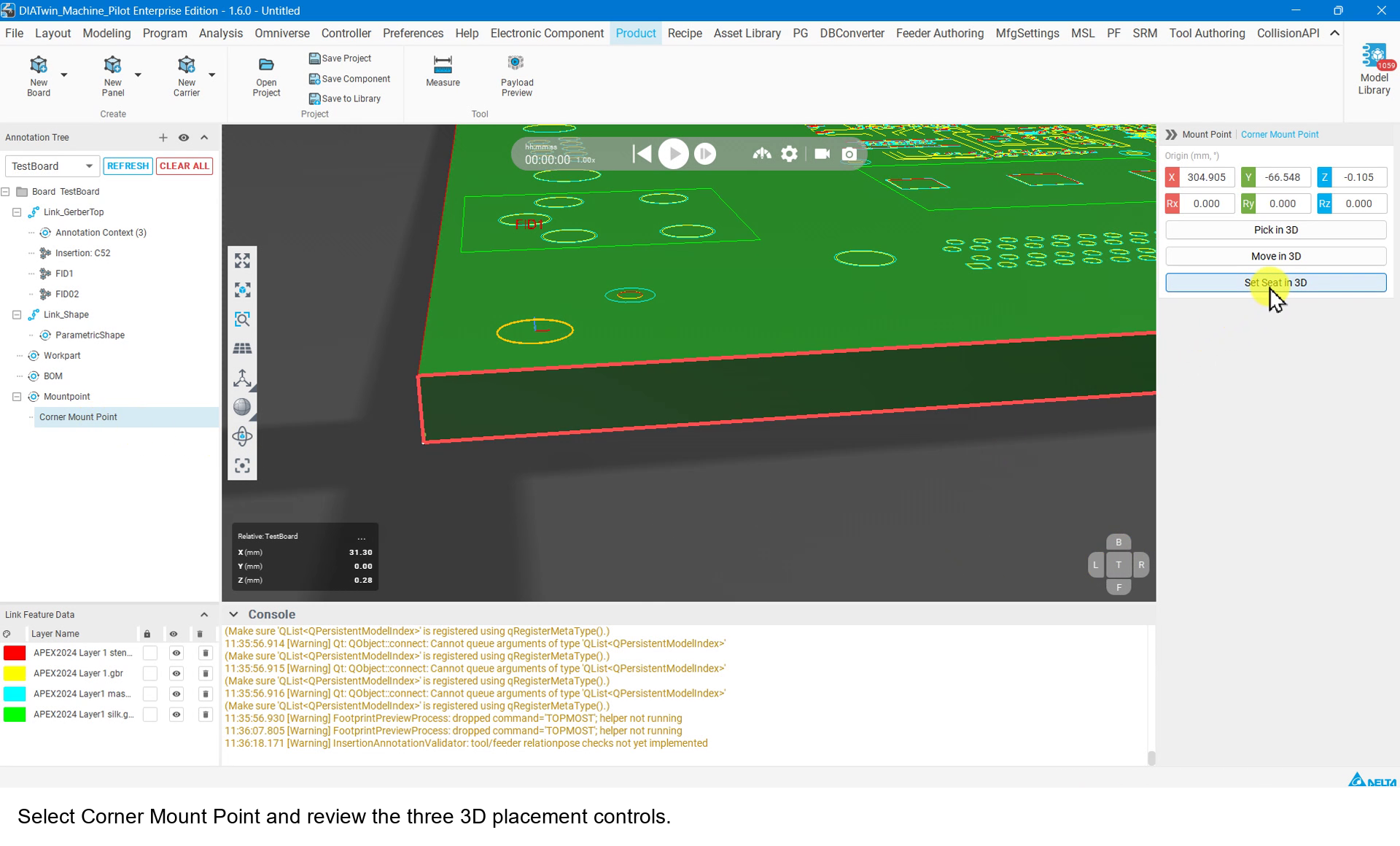

Step 17｜建立預設Mount Point

在Mountpoint右鍵 → Create Mount Point，點Corner Mount Point檢視預設定位點。

操作後檢查：樹中有Corner Mount Point；進階Pick／Move／Seat不在本情境展開。

圖 P01-17：建立預設定位點

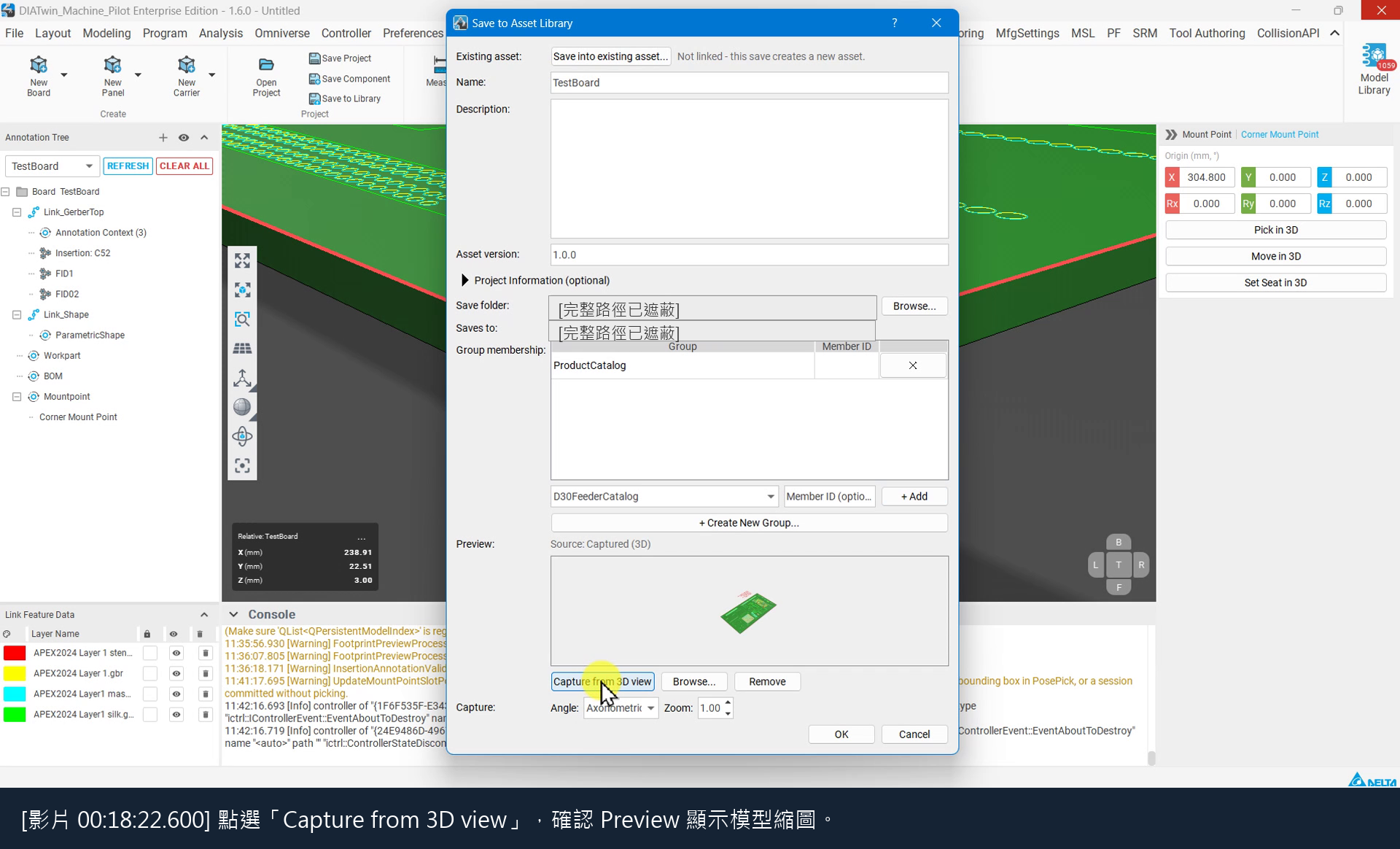

Step 18｜保存自建產品

點Save to Library，核對Name、Asset version及Save folder。Group membership選ProductCatalog並按+ Add，確認已列入表格。按Capture from 3D view核對Preview，再按OK。

操作後檢查：出現保存成功訊息；核對資產名稱後關閉。

圖 P01-18：保存自建產品

Step 19｜在Recipe查找

點Recipe，在Project Creation開啟Create Project，到Product清單尋找自己保存的名稱；另以Demo_Single_Board作完成參考。

操作後檢查：自己的產品在Recipe中可找到並選取。

完成檢查

• [ ] 單板的Gerber、BOM與所需標註已建立。
• [ ] BOM與Insertion的Designator一致，Payload Preview可觀察零件。
• [ ] 有兩個具名光學點、板件尺寸與預設Mount Point。
• [ ] 保存成果在Recipe可找到；名稱不必與示例相同。

限制與注意事項

以 Demo_Single_Board 比較完成後的產品，並依實際 BOM 核對位號與料號。遇到錯誤訊息時，先排除問題再繼續。孔位、重新載入產品與進階定位設定另於相關功能說明中介紹。
